Formuła typu: X-GEM

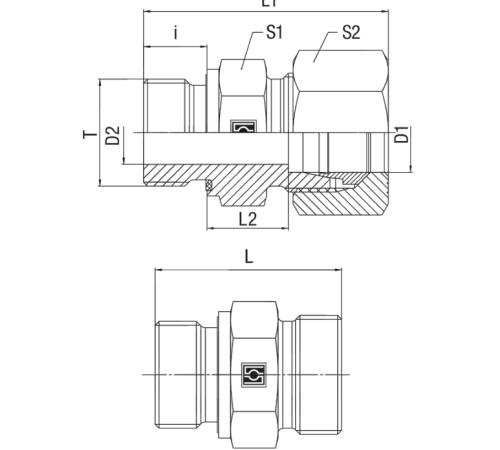

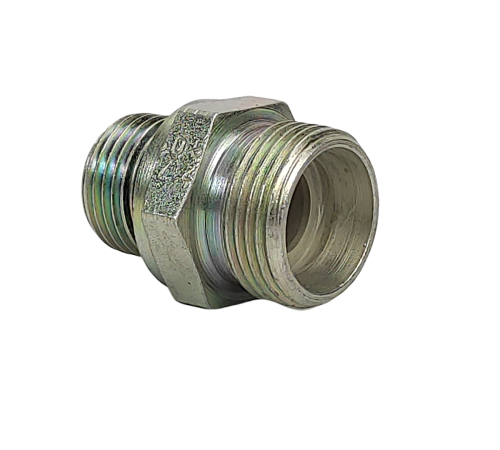

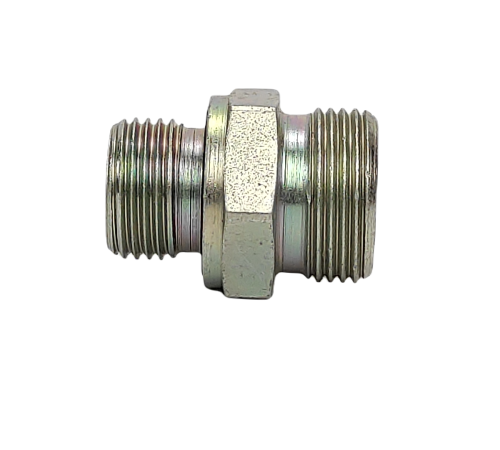

Opis: Złącze wkręcane proste
Seria: 12 L
Gwint wkrętny: M22 x 1,5
Typ uszczelnienia: Weichdichtung
PN (bar): 400
Gwint przyłączeniowy: M18 x 1,5
D1 (mm): 12
D2 (mm): 27
L1 (mm): 35
L2 (mm): 14
L3 (mm): 14
Materiał: stal
S1 (mm): 27
T2 (mm): M22 x 1,5
T1 (mm): M18 x 1,5
Powierzchnia: nie zawiera Cr6
bez nakrętki złączkowej i pierścienia zacinającego
przyłącze 1: metryczny gwint zew. cylindryczny, wersja E
przyłącze 2: metryczny gwint zew. cylindryczny, 24° stożek wew.
wersja: złączka wkręcana prosta
norma: DIN 2353
materiał: stal z powłoką niezawierającą chromu(VI)
