Formuła typu: X-WV

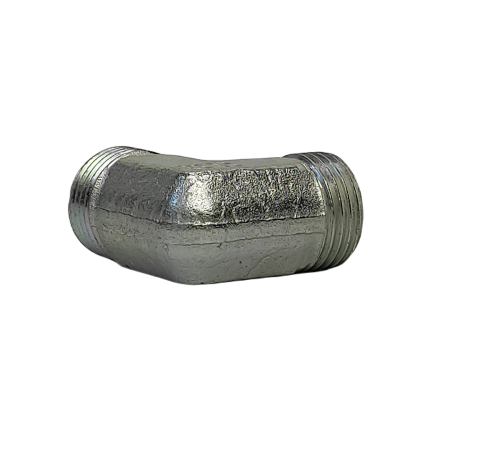

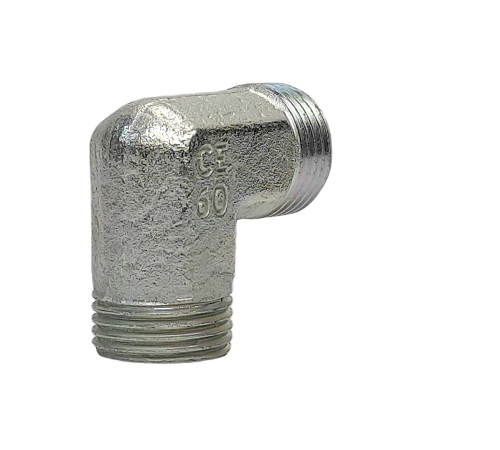

Opis: Złącze kątowe
Seria: 12 L
PN (bar): 400
Gwint przyłączeniowy: M18 x 1,5

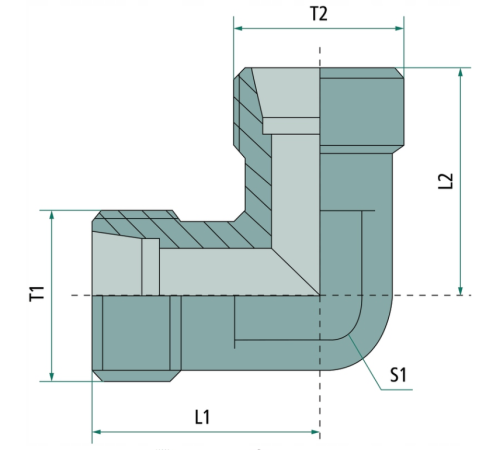

D1 (mm): 12
D2 (mm): 12
L1 (mm): 24
L2 (mm): 24
Materiał: stal
S1 (mm): 17
S2 (mm): 17
T2 (mm): M18 x 1,5
T1 (mm): M18 x 1,5
Powierzchnia: nie zawiera Cr6
L1 + L2 (mm): 24
D1, D2 (mm): 12
bez nakrętki złączkowej i pierścienia zacinającego
przyłącze 1 + 2: metryczny gwint zew. cylindryczny, 24° stożek wew.
wersja: złącze kolankowe 90°
norma: DIN 2353
materiał: stal z powłoką niezawierającą chromu(VI)
