Formuła typu: X-EWV

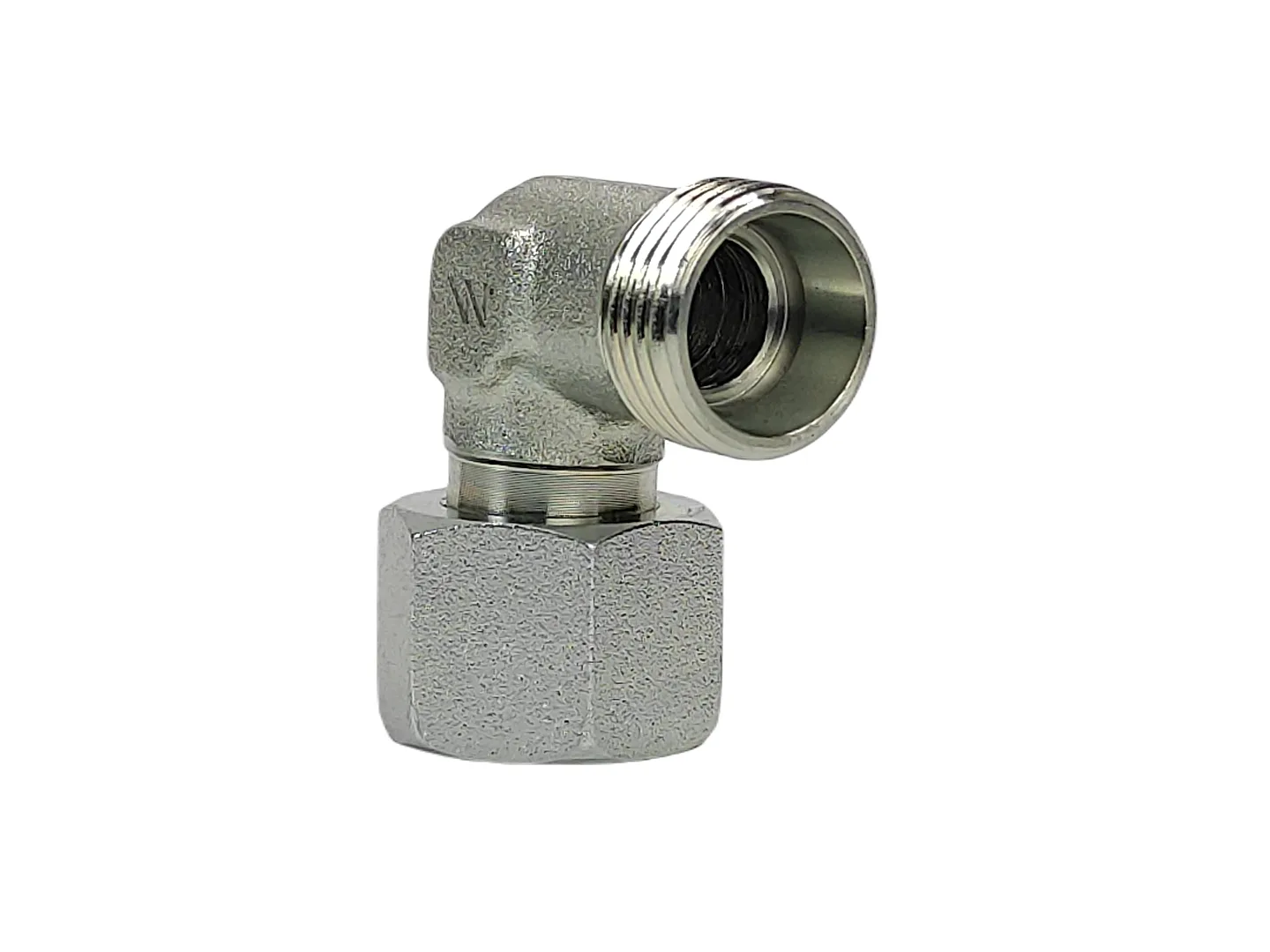

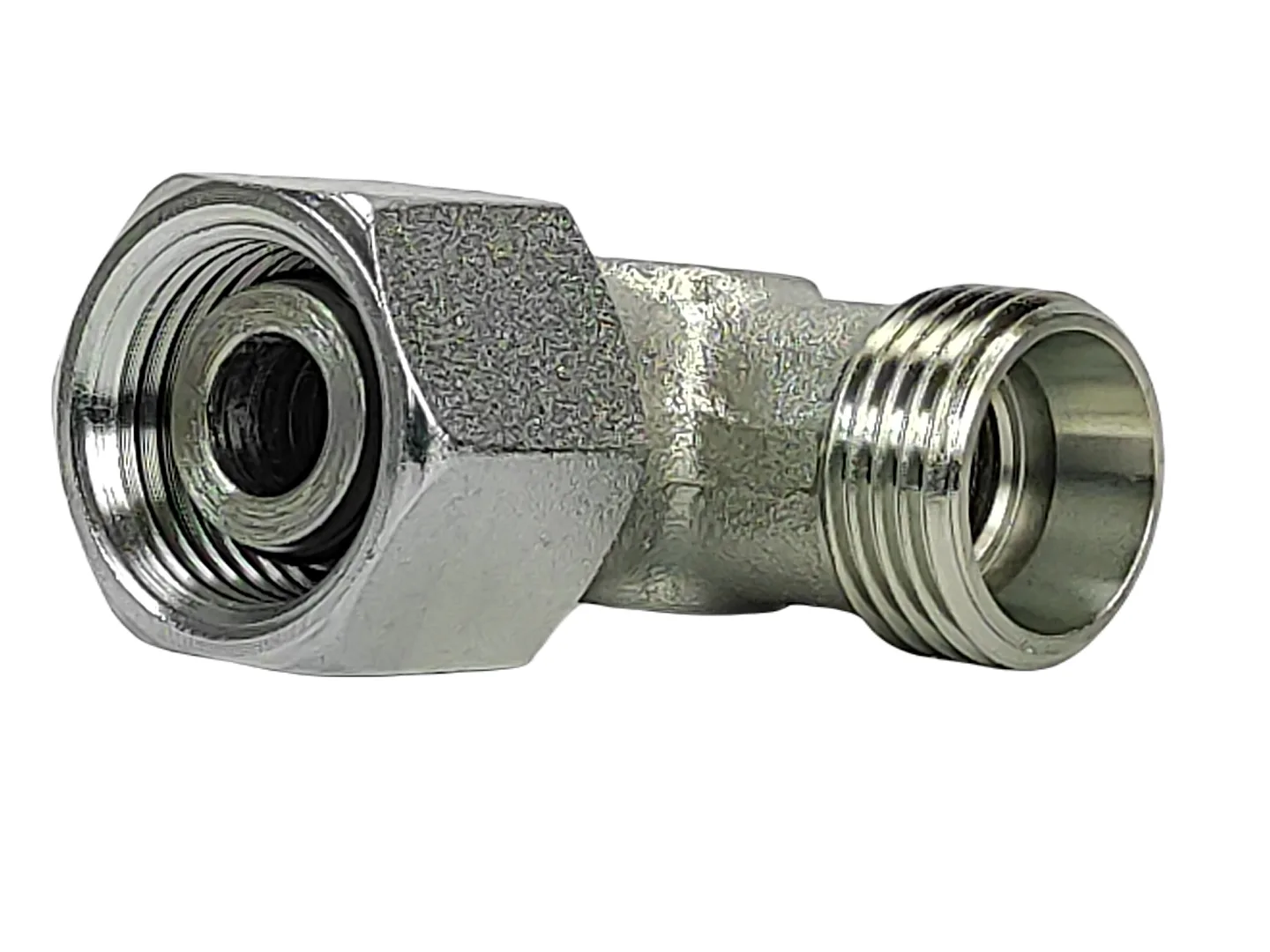

Opis: Złącze kątowe z regulacją
Seria: 12 L
PN (bar): 400
Gwint przyłączeniowy: M18 x 1,5
D1 (mm): 12
D2 (mm): 12
L1 (mm): 24
L2 (mm): 17
L3 (mm): 29,5
Materiał: stal
S1 (mm): 17
S2 (mm): 22
T2 (mm): M18 x 1,5
T1 (mm): M18 x 1,5
Powierzchnia: nie zawiera Cr6
D1, D2 (mm): 12
Przyłącze 1 : metryczny gwint wew., 24° stożek zew. z oringiem
Przyłącze 2: metryczny gwint zew. cylindryczny, stożek wew. 24°
Wersja: złącze regulowane kolankowe 90°
Norma: DIN 2353
Materiał: stal z powłoką niezawierającą chromu (VI)
