Wersja: Gerade
Formuła typu: X-GEM

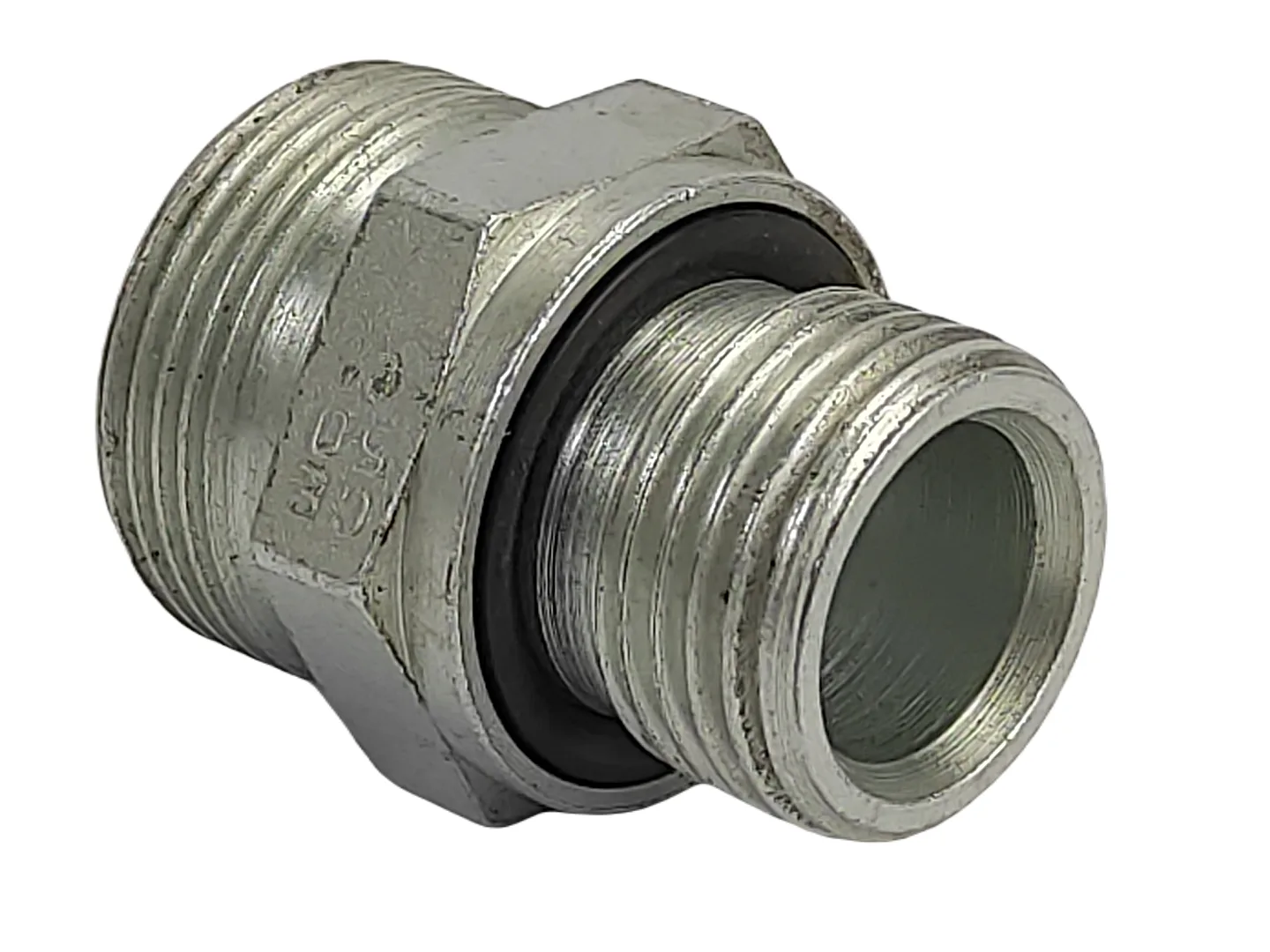

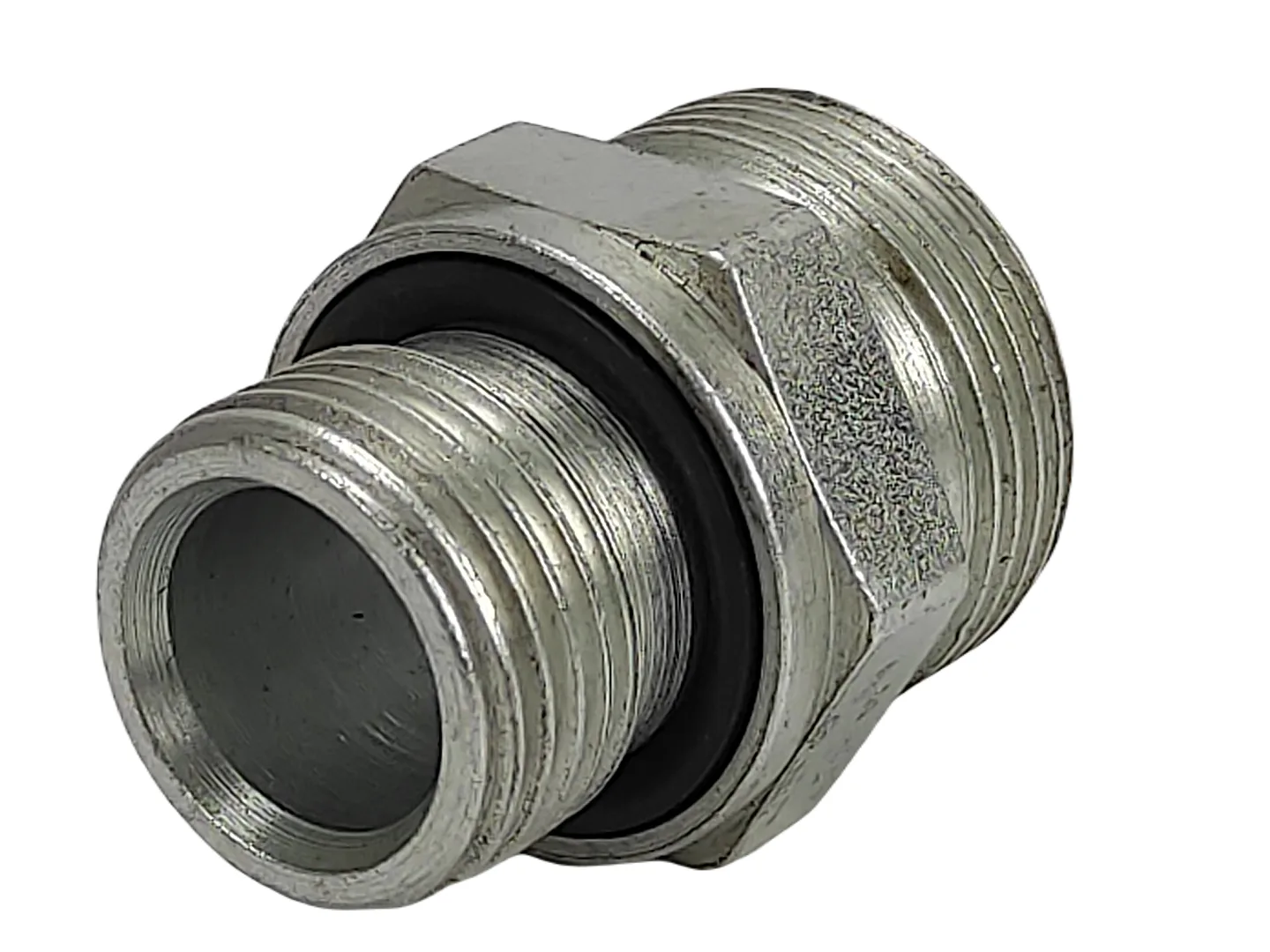

Opis: Złącze wkręcane proste
Seria: 15 L
Gwint wkrętny: M18 x 1,5
Typ uszczelnienia: Weichdichtung
PN (bar): 400
Gwint przyłączeniowy: M22 x 1,5
D1 (mm): 15
D2 (mm): 24
L1 (mm): 32,5
L2 (mm): 13,5
L3 (mm): 12
Materiał: stal
S1 (mm): 24
T2 (mm): M18 x 1,5
T1 (mm): M22 x 1,5
Powierzchnia: nie zawiera Cr6
bez nakrętki złączkowej i pierścienia zacinającego
przyłącze 1: metryczny gwint zew. cylindryczny, wersja E
przyłącze 2: metryczny gwint zew. cylindryczny, 24° stożek wew.
wersja: złączka wkręcana prosta
norma: DIN 2353
materiał: stal z powłoką niezawierającą chromu(VI)
Złącze proste to element używany w układach hydraulicznych lub pneumatycznych do łączenia rur lub węży, umożliwiając kontrolowany przepływ cieczy lub gazu.
Złącze proste X GEM oznacza, że jest to złącze prostego typu, które tworzy połączenie prostopadłe, a litera "L" wskazuje na to, że łączy się z rurą lub wężem o średnicy 1/8", co jest charakterystyczne dla wielkości złączy.
Zastosowanie złącza prostego X GEM 15-L 1/8" może obejmować różne dziedziny, takie jak przemysł, hydraulika, pneumatyka, czy produkcja. Złącza te są używane w różnych maszynach, pojazdach i systemach, w których kontrolowany przepływ cieczy lub gazu jest ważny.
